脫泡機能改善PCB生產中的死銅你知道嗎？

脫泡機可以改善線路板中的死銅、缺口、開路等品質問題你知道嗎？你是否曾經為線路板生產中產生的死銅煩鬧過？你是否曾經為一直尋找改善方法而效果不佳煩死了？俗話說對癥下藥，才能藥到病除。那你知道死銅對產品的影響嗎？

在PCB設計中是否應該去除死銅？有人說應該除去，原因大概是：

1、會造成EMI問題。

2、增強搞干擾能力。

3、死銅沒什么用。

有人說應該保留，原因大概是：

1、去了有時大片空白不好看。

2、增加板子機械性能，避免出現受力不均彎曲的現象。

建議：

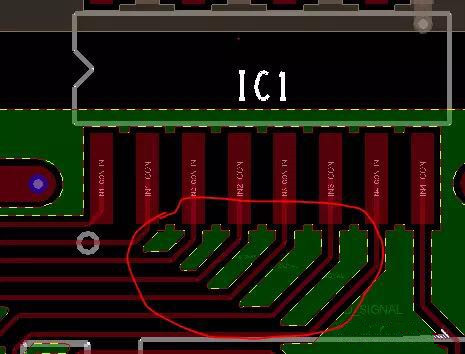

1、我們不要死銅，因?yàn)檫@個死銅在這里形成一個天線的效應，如果周?chē)淖呔€輻射強度大，會增強周?chē)妮椛鋸?qiáng)度；并且會形成天線的接受效應，會對周?chē)呔€引入電磁干擾。

2、我們可以刪除一些小面積的死銅。如果我們希望保留覆銅，應該將死銅通過地孔與GND良好連接，形成屏蔽。

3、高頻情況下，印刷電路板上的布線的分布電容會起作用，當長度大于噪聲頻率相應波長的1/20 時，就會產生天線效應，噪聲就會通過布線向外發射，如果在PCB 中存在不良接地的覆銅話，覆銅就成了傳播噪音的工具，因此，在高頻電路中，千萬不要認為，把地線的某個地方接了地，這就是“地線”，一定要以小于λ/20 的間距，在布線上打過孔，與多層板的地平面“良好接地”。如果把覆銅處理恰當了，覆銅不僅具有加大電流，還起了屏蔽干擾的雙重作用。

4、通過打地孔，保留死銅的覆銅，不但能夠起到屏蔽干擾的作用，確實也可以防止PCB變形。

5、使用天行健機電脫泡機，物理方式破泡，不添加任何化學藥劑，能有效的改善死銅、缺口、開路等品質問題。
